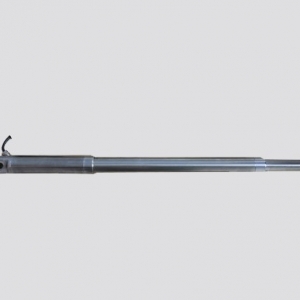

一、工作原理
電動推桿以直流電壓12vDC- 24vDC直流電機為動力源，通過減速箱傳動變速到絲桿螺母的螺旋運動轉化為直線運動，通過控制器控制直流電機的正反轉實現往復進退動作，當外力超過推桿額定推力時，通過控制器內部限流過載保護實行自動停機，保護電機及其它零部件.由于電機直接驅動省去了中間能量轉化環節，整機效率高，從而降低了能耗，無油液污染，按裝維護極為簡單方便，只需簡單的將推桿按裝在支架或吊架上接通電源即可以使用。
二、各部件名稱：
三、技術參數
注:以上行程為標準行程，其它尺寸可以根據客戶要求定制。
推拉力可選:50N -1200N. 特殊推拉力也可以按客戶要求定制.
工作溫度:-20-70攝氏度。
負載噪音:<60db
直線間隙:0.5-1mm
標準顏色:白色，黑色，棕色，灰色。
外管材質:20號鋼噴塑或316不銹鋼本色.
絲桿材質:45號鋼.
螺母材質:銅或增加型塑料.
導線長度:1.5米
接頭標準:DC5.5*2. 5 4x2. 5芯航空插
四、工作機制:
五、操作及功能說明
1.本電動推桿帶自配控制器，也可以接配在設備有24vDC5A電流保護的電源上或帶有行程開關24vDC5A的設備上（注：切不可以裝在無電流保護功能及無行程控制的設備上)，推拉力不可超 過額定值的5%
2.本推桿控制器接通電源后等30秒后開始啟動.
3.通控器點擊A為伸出，點擊D為停止，點B為縮回，
4.手動開關接線:黃色線為共用線，蘭色線為伸出觸點，棕色線為縮回觸點，黑色線為停止觸點，只要綠色.棕色.黑色觸碰到黃色線頭推桿就會伸出.縮回.停止(客戶可以根據自身要求選擇合適的按鈕開關，也可以本公司帶配).
5.按照推桿的工作制進行操作，不得裝在頻率較高的設備上使用.
6.支架按裝:推桿尾端支架固定在不可移動的一端， 前端支架固定在可移動的物體上，然后用圓銷銷牢.
7.把推桿電機電源線插入控制器，首先用手動控制進行操作，看動作是否正常，后再用遙控操作.
六、控制器電路原理
輸入電壓: 額定電壓:220vAC 額定頻率50/60HZ
輸出電壓: DC/24v- -24. 5v
輸出電流: 5A
當輸入110vac和輸出負載上限時，啟動時間為5S
當輸入265vec和輸出負載上限時，啟動時間為25
效率:當輸入110vac和輸出負載時效率為80%，當輸入265vac和輸出負載上限時，效率為85%.
短路電路保護:該電源供給器在短路解除時，能恢復正常工作過流。過壓保護:當過流排除后，電源將自動恢復工作，當輸出
電壓超過額定電壓時，電源將保護，故障排除后能恢復工作。
直線電動推桿的選擇可根據具體的應用場合選擇不同的電動推桿以滿足不同的使用要求。一般情況下，為了保證使用壽命，在螺桿等關鍵部位使用更強的金屬，而外殼則根據情況使用金屬或塑料。在不同的環境里，電機和推桿，特殊功能附件的任意組合，不同組合的電動推桿的功能和應用領域也就不一樣
