一、工作原理

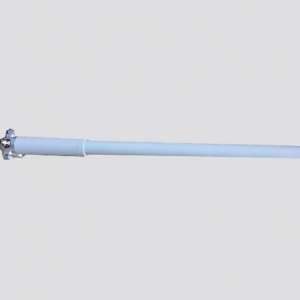

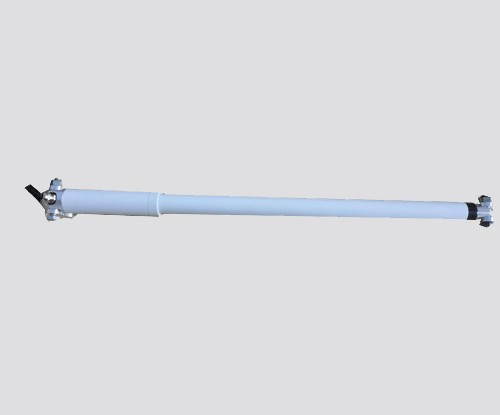

電動推桿以直流電壓12vDC- 24vDC直流電機為動力源，通過減速箱傳動變速到絲桿螺母的螺旋運動轉化為直線運動，通過控制器控制直流電機的正反轉實現往復進退動作，當外力超過推桿額定推力時，通過控制器內部限流過載保護實行自動停機，保護電機及其它零部件.由于電機直接驅動省去了中間能量轉化環節，整機效率高，從而降低了能耗，無油液污染，按裝維護極為簡單方便，只需簡單的將推桿按裝在支架或吊架上接通電源即可以使用。

二、各部件名稱：

三、技術參數

注:以上行程為標準行程，其它尺寸可以根據客戶要求定制。

推拉力可選:50N -1200N. 特殊推拉力也可以按客戶要求定制.

工作溫度:-20-70攝氏度。

負載噪音:<60db

直線間隙:0.5-1mm

標準顏色:白色，黑色，棕色，灰色。
      外管材質:20號鋼噴塑或316不銹鋼本色.

絲桿材質:45號鋼.
      螺母材質:銅或增加型塑料.

導線長度:1.5米
      接頭標準:DC5.5*2. 5  4x2. 5芯航空插

四、工作機制:

五、操作及功能說明
       1.本電動推桿帶自配控制器，也可以接配在設備有24vDC5A電流保護的電源上或帶有行程開關24vDC5A的設備上（注：切不可以裝在無電流保護功能及無行程控制的設備上)，推拉力不可超  過額定值的5%
      2.本推桿控制器接通電源后等30秒后開始啟動.

3.通控器點擊A為伸出，點擊D為停止，點B為縮回，
      4.手動開關接線:黃色線為共用線，蘭色線為伸出觸點，棕色線為縮回觸點，黑色線為停止觸點，只要綠色.棕色.黑色觸碰到黃色線頭推桿就會伸出.縮回.停止(客戶可以根據自身要求選擇合適的按鈕開關，也可以本公司帶配).
      5.按照推桿的工作制進行操作，不得裝在頻率較高的設備上使用.

6.支架按裝:推桿尾端支架固定在不可移動的一端， 前端支架固定在可移動的物體上，然后用圓銷銷牢.
      7.把推桿電機電源線插入控制器，首先用手動控制進行操作，看動作是否正常，后再用遙控操作.
六、控制器電路原理
輸入電壓: 額定電壓:220vAC             額定頻率50/60HZ

輸出電壓: DC/24v- -24. 5v

輸出電流: 5A

當輸入110vac和輸出負載上限時，啟動時間為5S

當輸入265vec和輸出負載上限時，啟動時間為25

效率:當輸入110vac和輸出負載時效率為80%，當輸入265vac和輸出負載上限時，效率為85%.

短路電路保護:該電源供給器在短路解除時，能恢復正常工作過流。過壓保護:當過流排除后，電源將自動恢復工作，當輸出

電壓超過額定電壓時，電源將保護，故障排除后能恢復工作。

直線電動推桿的優勢：

長久耐用，可靠性高,自鎖功能,速度平穩,免維護，性?xún)r(jià)比高,噪音低,簡單來說，他的精度高而且負載大，能夠進行同步自動化控制。我們會在冶金、太陽能、航天和工業自動化等行業用到電動推桿。而且我們可以發現電動推桿在逐步的取代氣缸、油缸、液壓缸。電動推桿的精度控制主要由電機與推桿來決定，一般的電動推桿隨著加工精度的增加以及選用材料的不同，電動推桿的精度也不一樣，好的加工與好的選材精度會高一些，這也要看組裝以及磨合的程度。
